一、概述

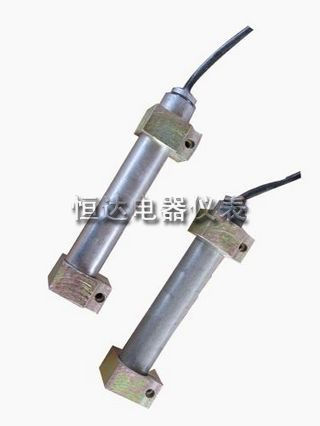

YBJ-530型振弦式表面應變計采用振弦式彈性梁結構，適用于焊接到各種綱結構的場合，如：鋼管、坑道的支撐、樁和橋梁等。也可用螺絲安裝固定在各種結構的表面，長期檢測其表面應力與應變；并可加裝溫度傳感器，同步測量埋設點的溫度。

二、技術性能指標

三、計算公式

ε=K (fi2-fo2)

式中：ε-為結構物的應變量（με）;

      K   ---  應變計的標定系數（με/Hz2）;

fi  --- 實時測量頻率

      fo  --- 初始頻率

四、安裝使用

由于應變計對受力極為敏感，在拿放時應小心謹慎，不能讓應變計活動端受到沖擊。安裝前先測量其讀數是否穩定并保持在2000Hz左右。

首先將配好對的夾具放在平板上，先將夾具的上壓板擰下，然后將模擬應變計的安裝棒放進夾具的安裝槽內，蓋上壓板并擰緊螺絲，固定安裝棒的同時調整好兩夾具底平面的平整。用裝有安裝棒的夾具在需要測量的部位畫點，在畫點的部位打四個M8膨脹螺栓的孔，用于固定膨脹螺栓（或電焊焊接），將裝有安裝棒的夾具固定在膨脹螺栓上，擰緊螺母（如果是安裝在鋼結構的表面可以在夾具的底部采用點焊的方式予以固定，點焊時應保證夾具底部在同一平面上，不得扭曲變形）。安裝夾具固定完成后，擰下兩端的上壓板，取出安裝棒，把應變計放入夾具的安裝槽內，并用上壓板壓緊即可。同時將電纜按設計走向固定好。

五、注意事項

5.1本儀器應在額定測量范圍內工作。

5.2儀器引出電纜可達1000米（另購）。用戶訂貨時未加以說明，均以2米長度接線出廠。

5.3根據現場需要接長電纜時，應注意接頭處的防水密封要可靠。

5.4儀器未使用放置12個月以上時，使用前應重新標定。
